Система обратной речевой связи Тромбон СОРС предназначена для организации:

  • двусторонней обратной речевой связи для систем оповещения и управления эвакуацией людей, согласно требованиям, предъявляемым к СОУЭ 4 и 5 типов.
  • двусторонней речевой связи с пожарными расчетами при тушении пожара.
  • системы экстренной связи и помощи для маломобильных групп населения.
  • системы громкоговорящей и диспетчерской связи для различных объектов.

Основные технические возможности системы:

  • Система «Тромбон СОРС» обеспечивает двустороннюю речевую связь между пультом диспетчера и абонентскими вызывными устройствами или между двумя пультами диспетчера (в системе возможно 2 одновременных сеанса связи);
  • Связь организуется по принципу точка – точка. Режим конференц - связи, а также связь между двумя ВУ не предусматривается;
  • В системе предусмотрена возможность формирования абонентских вызывных устройств в зоны(группы)с возможностью подачи группового вызова на все устройства выбранной зоны. При этом зоны никак не привязаны к месту физического подключения АВУ;
  • В системе реализуется полный контроль работоспособности всех подключенных функциональных устройств;
  • Питание всех компонентов системы осуществляется от локальных блоков связи, к которым они подключены. Каждый локальный блок связи запитывается от сети 220В и имеет возможность установки внутри 2-х АКБ 12В 7-9А*ч., соединяемых последовательно.
  • Связь всех компонентов системы выполняется по проводным линиям связи в цифровом виде по интерфейсу RS-485.
1. Системная линия связи объединяет локальные блоки связи. Линия 3-х парная, 1 и 2 пары – линии интерфейса RS-485, 3 пара – линия выравнивания «0» потенциалов;
2. Линия связи с пультом диспетчера позволяет подключить 1 пульт. Линия 4-х парная, 1 и 2 пары – линии интерфейса RS-485, 3 и 4 пары – линии нестабилизированного питания до 36В;
3. Линия связи с абонентскими вызывными устройствами (до 4-х линий на ЛБС) позволяет подключить 8 АВУ. Линия 2-х парная, 1 пара – линия интерфейса RS-485, 2 пара – линия нестабилизированного питания до 36В;

Тромбон СОРС-ЛБС исп.Н (настенный)

Локальный блок связи «Тромбон СОРС-ЛБС» исполнение Н

Тромбон СОРС-ИСТ исп. К (квадрат)

Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение К

Тромбон СОРС-ИСТ исполнение Т (треугольник)

Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение Т

Тромбон СОРС-АВУ исполнение ТУ (уличное)

Абонентское вызывное устройство «Тромбон СОРС-АВУ» исполнение ТУ

ТРОМБОН СОРС-ИСТ исполнение П1 (универсальный потолочно настенный кронштейн)

Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение П1

ТРОМБОН СОРС-ИСТ исп. П2 (торцевой кронштейн для монтажа перпендикулярно стене)

Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение П2

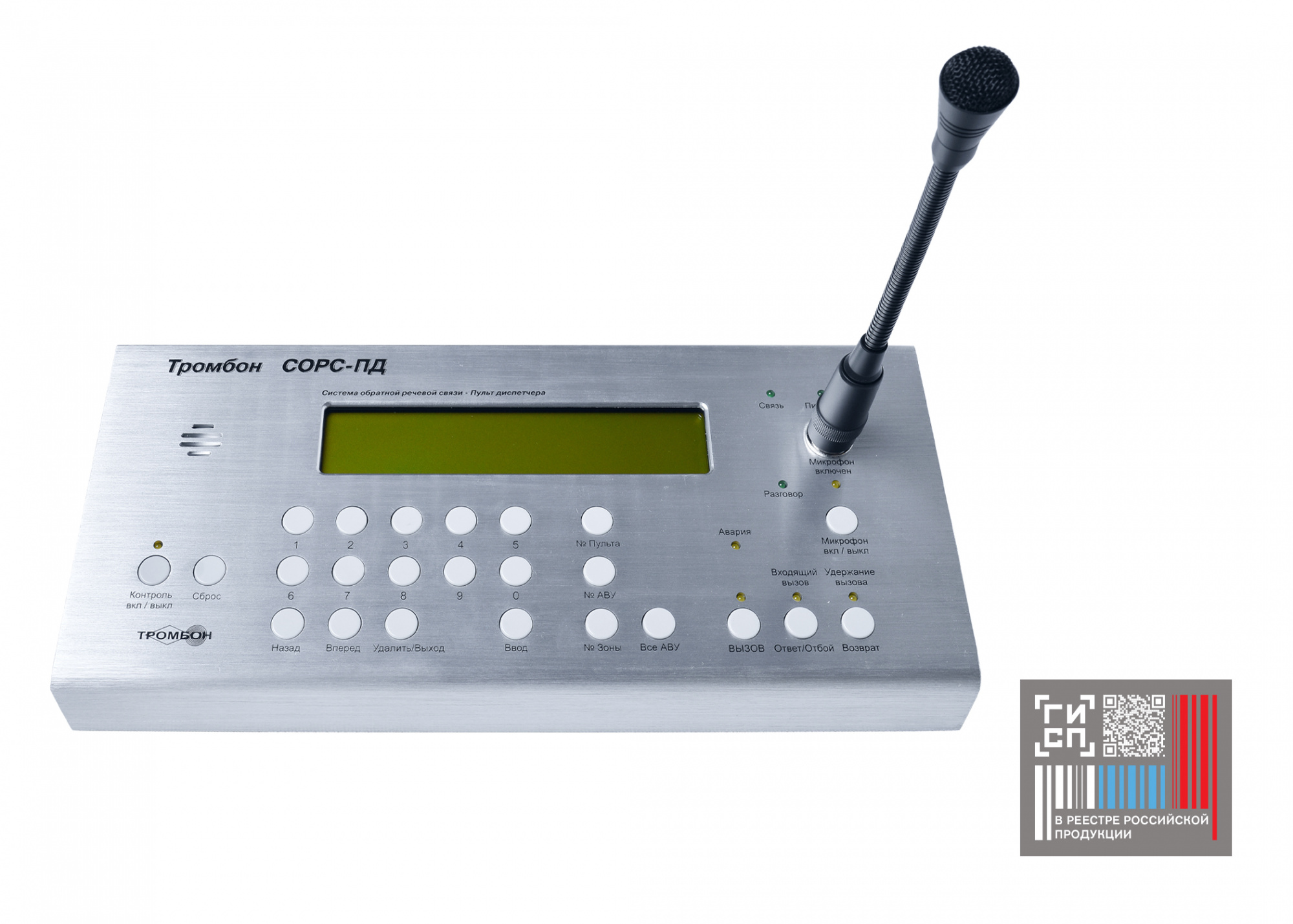

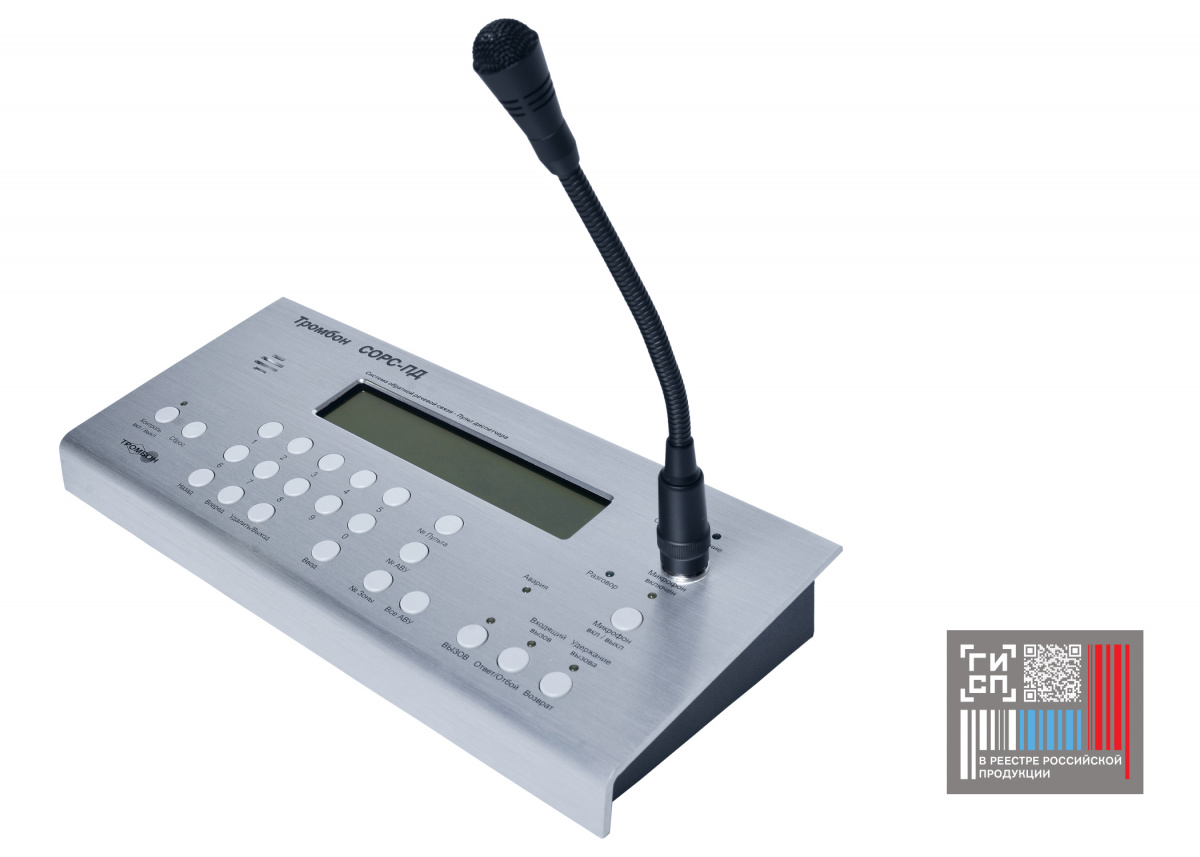

ТРОМБОН СОРС-ПД

Пульт диспетчера «Тромбон СОРС-ПД»

ТРОМБОН СОРС-ЛБС

Локальный блок связи «Тромбон СОРС-ЛБС»
